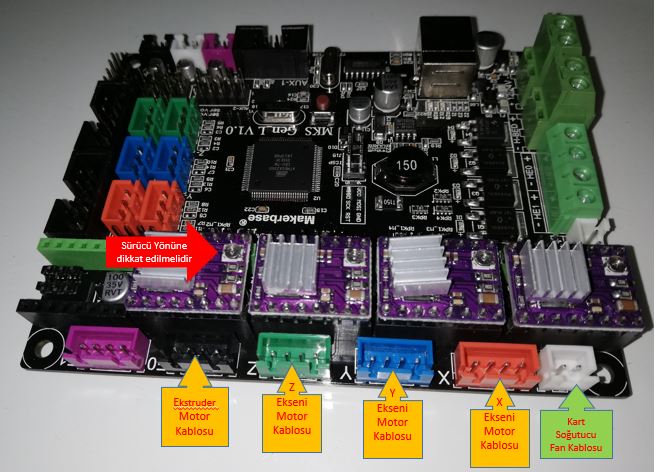

MKS Gen L  karta öncelikle sürücüler takılır. Burada kullanılan sürücü modeli DRV8825’tir. A4988 sürücü kullanılacak ise trimpot ters yöne bakmalıdır. Buradaki temel mantık sürücülerin karta takıldığı  GND pini ile sürücüde yer alan GND pinlerinin üst üste denk gelmesidir.

Parça listesinde yer alan MKS kutu 3 Boyutlu yazıcıdan basılır veya temin edilir. Kart kutu üzerine yerleştirilerek kasanın alt tarafına takılır. X,Y,Z ve Ekstruder motor kabloları resimdeki gösterilen yerlere takılır. Kartı soğutmak için kapak kısmında kullanılan fan kablosu işaretlenmiş beyaz yere takılır. Kapak tüm montaj ve motor yön kontrolleri yapıldıktan sonra takılacağı için kart soğutucu fan kablosu tüm montaj işlemlerinden sonra takılabilir.

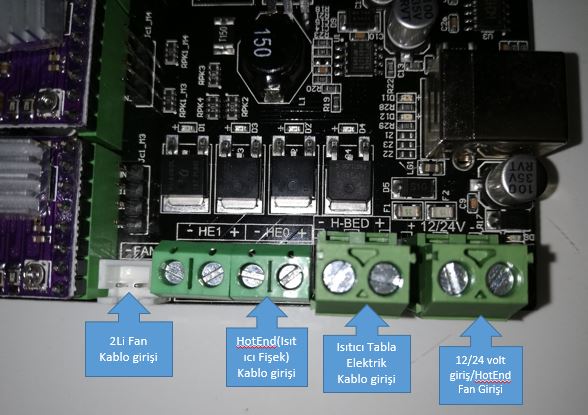

12/24 volt girişine power çıkış kabloları ile birlikte Hotendi (Alüminyum Radyatörü) soğutmak için kullanılan fan kablosu takılır. Powerdan çıkan  artı ve eksi ile fan kablolarının artı ve eksi uçları birbirine bağlanmalı ve karta montajı yapılmalıdır.  Montaj sırasında artı ve eksi uçlara dikkat edilmelidir.

Isıtıcı kablo çıkışı 11 Amperdir. Isıtıcı tabla kablosunu çok ince kullanmamak gerekmektedir. (İnce kablo ısınır)  Isıtıcı Tabla (Heatbed) H-BED girişine takılmalıdır.

HotEndi ısıtmada kullanılan ısıtıcı fişek kablosu HE0 girişine takılmalıdır.

Kafada yer alan ve baskıyı soğutmak için kullanılan 2 fan kablosu birleştirilmeli ve tek kablo haline getirilerek FAN girişine takılmalıdır.

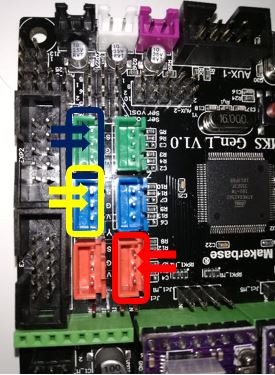

Yazıcıda 3 eksen (X-Y-Z)  olduğu için 3 adet End Stop kullanılmaktadır.  End stopların yazıcı modeline göre takılma yerleri (MİN-MAX) farklıdır. End stopların takıldığı pinlere bakıldığında V-G ve S harfleri görülmektedir. Bu harflerin anlamı V=VCC(+), G=Ground (-), S=Sinyal/Data anlamındadır. End stop kablolarının takılması gereken pin G ve S ‘dir. End stobun takılması sırasında kablo yönü önemli değildir.

Otokton.Xyz için;

Kırmızı işaretli Bölge: X End stop MİN olarak ayarlanmıştır. Dolayısı ile X ekseninin ev konumuna gittiğinde dokunacağı sensör kabloları kırmızı ok işareti ile belirtilen(S ve G) yere takılacaktır.

Sarı işaretli Bölge: Y End stop MAX olarak ayarlanmıştır. Dolayısı ile Y ekseninin ev konumuna gittiğinde dokunacağı sensör kabloları sarı ok işareti ile belirtilen(S ve G) yere takılacaktır.

Lacivert işaretli Bölge: Z End stop MAX olarak ayarlanmıştır. Dolayısı ile Z ekseninin ev konumuna gittiğinde dokunacağı sensör kabloları lacivert ok işareti ile belirtilen(S ve G) yere takılacaktır.



MKS Gen L Bağlantı Şeması
